Opis
Zestaw fotowoltaiczny 3x455W z regulatorem ładowania 100A MPPT na 12V to zaawansowane technologicznie rozwiązanie, które efektywnie przekształca energię słoneczną w energię elektryczną. Dzięki regulatorowi ładowania MPPT, zestaw ten optymalnie dostosowuje się do aktualnych warunków nasłonecznienia, zapewniając stałe zasilanie nawet przy zmiennych warunkach pogodowych. Idealnie nadaje się do zasilania urządzeń takich jak telewizory, lodówki, laptopy oraz systemy oświetleniowe, oferując niezależność energetyczną zarówno w domach, jak i na działkach rekreacyjnych.
Napięcie i zastosowanie
Zestaw generuje napięcie 12V prądu stałego, co pozwala na zasilanie różnorodnych urządzeń turystycznych, jak i elektroniki codziennego użytku. Wystarczy dysponować odpowiednimi ładowarkami, aby móc swobodnie korzystać z energii do ładowania telefonów, tabletów czy laptopów.
Zaprojektowany z myślą o użytkownikach, którzy chcą samodzielnie zainstalować swój system, zestaw zawiera niezbędne przewody i instrukcje. Przewody są już fabrycznie przygotowane do montażu, co sprawia, że potrzebne narzędzia ograniczają się jedynie do podstawowego śrubokręta i klucza oczkowego. To sprawia, że montaż jest prosty, a instalacja przebiega sprawnie.
Regulator ładowania MPPT monitoruje zarówno prąd, jak i napięcie generowane przez panele, automatycznie dostosowując się do najlepszego punktu pracy. Dzięki temu system zapewnia wydajność, nawet przy słabym nasłonecznieniu, na przykład w czasie wschodu lub zachodu słońca, a także w częściowo zacienionych obszarach. W porównaniu do klasycznych regulatorów PWM, ten zestaw osiąga o 25% lepsze wyniki.
Jak działa zestaw?
Panele słoneczne generują energię, która jest przesyłana do regulatora ładowania, a stamtąd do akumulatora (który nie jest dołączony do zestawu). Regulator zapewnia poprawne ładowanie akumulatora, a także chroni przed prądem wstecznym. Zgromadzona energia może być następnie wykorzystana do zasilania przetwornicy napięcia, która przekształca prąd stały 12V w standardowe napięcie 230V, co umożliwia zasilanie domowych urządzeń elektrycznych.
Zestaw zawiera:

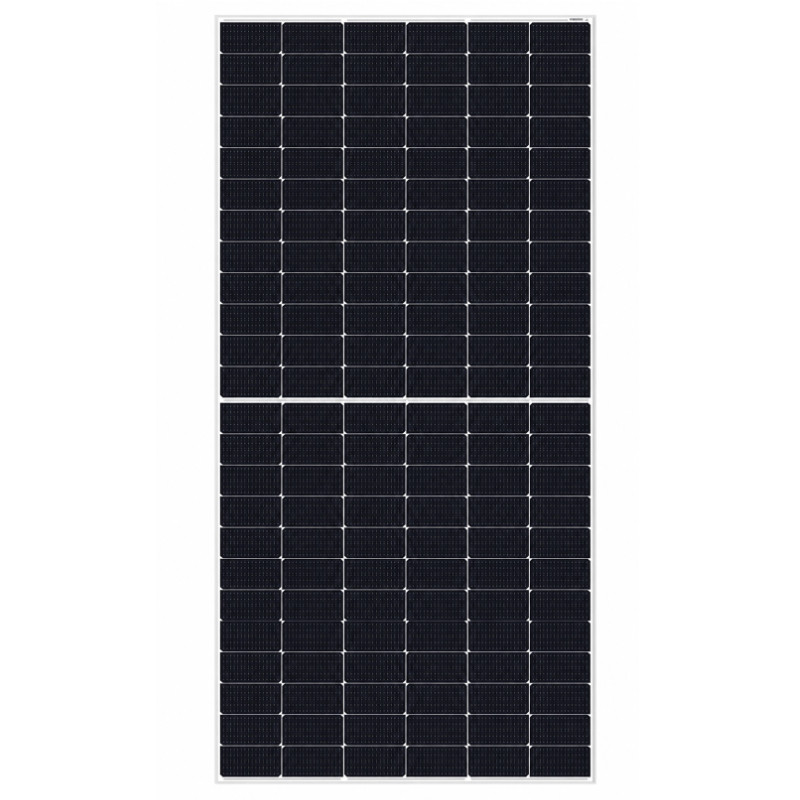

3 x Panel słoneczny TCL Bifacial 455W
Specyfikacja techniczna
- Model: HSM-ND48-GR455
- Typ modułu: N-type TOPCon Bifacial Double Glass

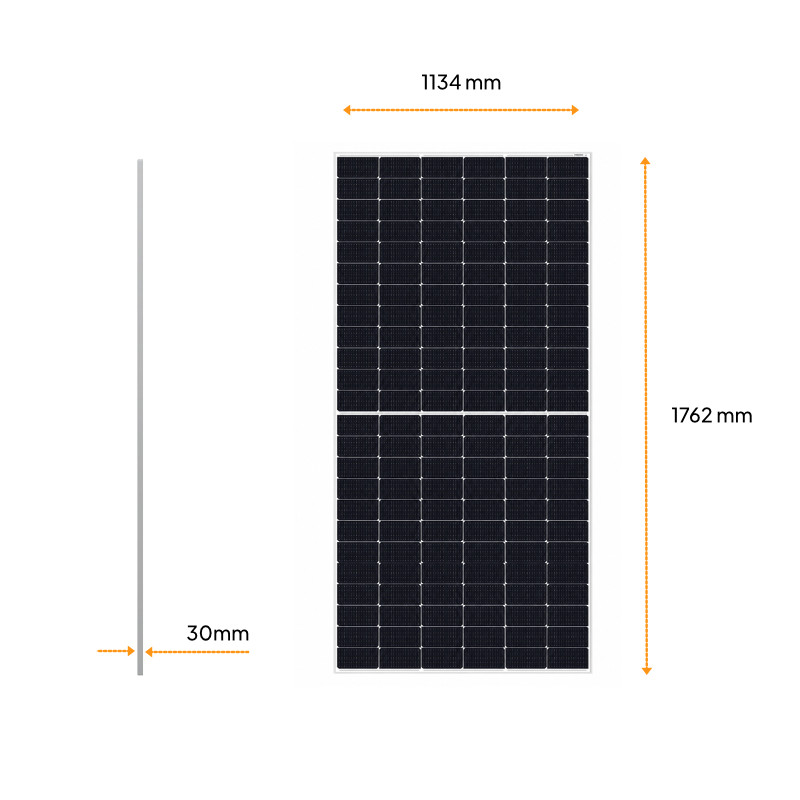

- Wymiary zewnętrzne: 1762 x 1134 x 30 mm
- Waga: 24,5 kg
- Ogniwa słoneczne: N-type TOPCon
- Szkło przednie/tylne: szkło wzmacniane termicznie 2,0 mm + 2,0 mm
- Rama: anodowane aluminium
- Puszka przyłączeniowa: IP68, 3 diody bypass
- Maksymalna moc (Pmax) [W] Front STC / BNPI: 455 / 501
- Napięcie obwodu otwartego (Voc) [V] Front STC / BNPI: 35.76 / 35.86
- Prąd zwarciowy (Isc) [A] Front STC / BNPI: 16.13 / 17.71
- Napięcie przy mocy maksymalnej (Vmp) [V] Front STC / BNPI: 30.32 / 30.20
- Prąd przy mocy maksymalnej (Imp) [A] Front STC / BNPI: 15.01 / 16.59
- Sprawność modułu: 22.8%
- Tolerancja mocy: 0 / +3%
- Maksymalne napięcie systemowe: 1500 V DC
- Maksymalna wartość bezpiecznika szeregowego: 30 A
- Zakres temperatury pracy: od -40°C do +85°C
- Współczynnik temperaturowy Pmax: -0.29%/°C
- Współczynnik temperaturowy Voc: -0.25%/°C
- Współczynnik temperaturowy Isc: +0.045%/°C
- Bifacjalność Pmax / Isc: 80% ±5%
- Bifacjalność Voc: 98% ±2%
- Obciążenie mechaniczne: śnieg: 5400 Pa / wiatr: 2400 Pa
- Zysk bifacial — moc Pmax przy 5% / 10%: 478 W / 501 W
- Zysk bifacial — Voc przy 5% / 10%: 35.76 V / 35.76 V
- Zysk bifacial — Isc przy 5% / 10%: 16.94 A / 17.74 A
- Zysk bifacial — Vmp przy 5% / 10%: 30.32 V / 30.32 V
- Zysk bifacial — Imp przy 5% / 10%: 15.76 A / 16.51 A
-
Współczynniki temperaturowe:
- Nominalna temperatura pracy modułu: 43 ±2°C
- Współczynnik temperaturowy Isc: +0.045%/°C
- Współczynnik temperaturowy Voc: -0.25%/°C
- Współczynnik temperaturowy Pmax: -0.29%/°C

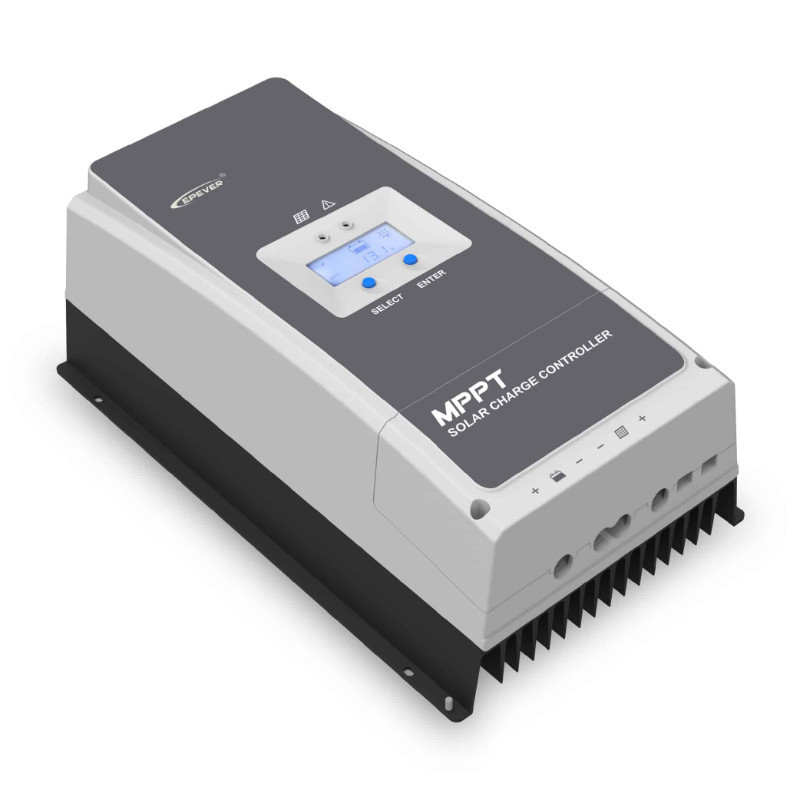

Regulator ładowania EPEVER MPPT Tracer 10420AN 100A
Specyfikacja Techniczna:
- Nominalne napięcie systemu: 12/24/36/48VDC (Auto)
- Typ Baterii: Kwasowo-ołowiowy (uszczelniony/żelowy/zalany), lit (LiFePO4/Li(NiCoMn)O2), użytkownik
- Zakres napięcia wejściowego akumulatora: 8V ～ 68V
- Znamionowy prąd ładowania: 100A
- Znamionowa moc ładowania:
- 1250W (12V)
- 2500W (24V)
- 3750W (36V)
- 5000W (48V)
- Maks. sprawność konwersji: 98.50%
- Wydajność śledzenia MPPT: ≥99.5%
- Maks. napięcie obwodu otwartego PV:
- 200V (przy minimalnej temperaturze)
- 180V (przy minimalnej temperaturze pracy)
- Zakres napięcia MPPT: (Napięcie akumulatora + 2V) ～ 144V
- Napięcie wyrównawcze:
- Uszczelniony: 14.6V
- Zalany: 14.8V
- Użytkownik: 9-17V
- Zwiększenie napięcia:
- Gel: 14.2V
- Uszczelniony: 14.4V
- Zalany: 14.6V
- Użytkownik: 9-17V
- Napięcie podładowywania:
- Gel/Sealed/Flooded: 13.8V
- Użytkownik: 9-17V
- Napięcie ponownego podłączenia niskiego napięcia:
- Gel/Sealed/Flooded: 12.6V
- Użytkownik: 9-17V
- Napięcie rozłączające niskiego napięcia:
- Gel/Sealed/Flooded: 11.1V
- Użytkownik: 9-17V
- Samozużycie:
- 98mA (12V)
- 60mA (24V)
- 50mA (36V)
- 46mA (48V)
- Kompensacja temperatury (dla akumulatora kwasowo-ołowiowego): -3mV/℃/2V (domyślnie)
- Wilgotność względna: 5% to 95% (bez kondensacji)
- Bariera ochronna: IP20
- Interfejs komunikacyjny: RS485 (5VDC/200mA, dwa porty RJ45 w równoległym układzie)
- Uziemienie: Wspólny negatywny
- Wymiary (DxSxW): 394×242×143 mm
- Waga: 7.4 kg
Przewód solarny do połączenia instalacji 4mm2 – 2x10m (20m)
Złącze szeregowe MC4
- Akcesoria i przewody. Zestaw zawiera wysokiej jakości przewody solarne o przekroju 4mm2, które umożliwiają połączenie paneli z regulatorem. Przewody są zakończone konektorami MC4, co zapewnia szybkie i bezstratne połączenie. Złącza MC4 są hermetyczne, co gwarantuje bezpieczną i wydajną pracę instalacji, a także umożliwia szybkie rozłączenie paneli w razie potrzeby.
